Du schließt das Diagnosegerät an, Fehlercode P0340 erscheint, und in der Beschreibung wird der Nockenwellenpositionssensor genannt. Der erste Gedanke ist vielleicht, einen neuen zu kaufen. Doch zunächst lohnt es sich, innezuhalten: Der Code weist auf ein Problem im Stromkreis hin und bestätigt für sich genommen nicht, dass der Sensor defekt ist. Die Ursache kann auch in der Verkabelung oder einer Verbindung liegen. (obdeleven.com)
Dieser Unterschied ist wichtig. Ein Sensortausch kann einen internen Defekt des Bauteils beheben, aber keine unterbrochene Leitung und keinen Kontaktfehler an einem Anschluss. Deshalb soll die Diagnose klären, welche Information fehlt und warum, bevor Bauteile ersetzt werden. (hella.com)
Was Fehlercode P0340 bedeutet

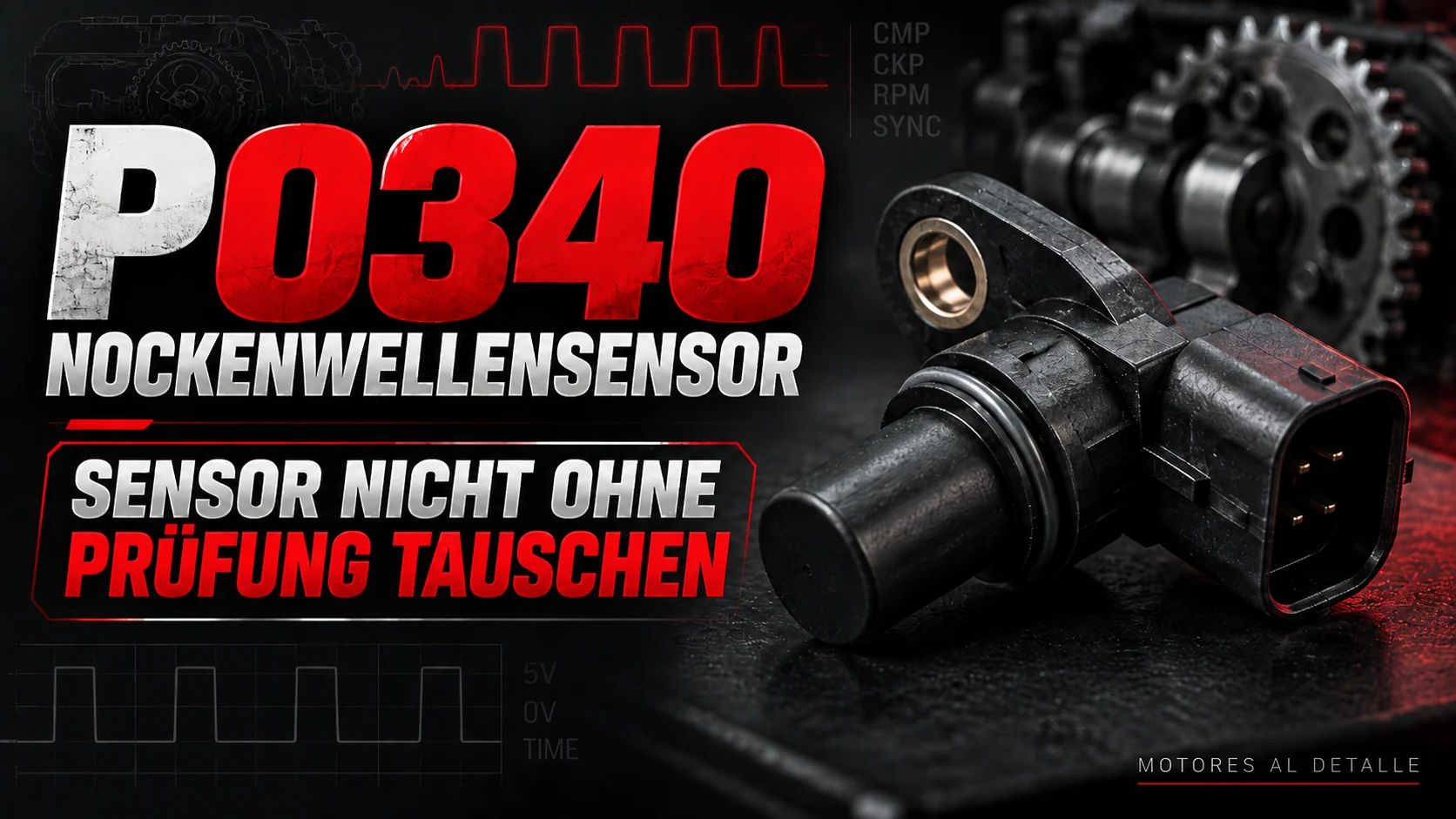

P0340 bezeichnet eine Störung im Stromkreis des Nockenwellenpositionssensors, auch Phasensensor oder CMP-Sensor genannt. Das Motorsteuergerät benötigt diese Information, um den Motorbetrieb korrekt zu steuern. (obdeleven.com)
Nockenwellen- und Kurbelwellensensor arbeiten zusammen, sind aber nicht dasselbe Bauteil. Der Kurbelwellensensor liefert Informationen über Position und Drehzahl der Kurbelwelle; der Nockenwellensensor ermöglicht die Erkennung der Motorphase. Das Steuergerät nutzt beide Bezugssignale, um Funktionen wie Einspritzung und gegebenenfalls Zündung zu koordinieren. (denso-am.eu)
Dass das Diagnosegerät die Nockenwelle nennt, bedeutet weder, dass diese gebrochen ist, noch dass der Steuertrieb ersetzt werden muss. Zunächst werden Stromkreis und Signal geprüft; mechanische Prüfungen richten sich nach den Ergebnissen und dem Diagnoseablauf des Herstellers. (hella.com)
Welche Symptome auftreten können
Ein Problem mit dem Nockenwellensignal kann sich unterschiedlich äußern:
- Der Motor springt erst nach längerem Starten an, oder der Anlasser dreht den Motor, ohne dass er anspringt.
- Die Motorkontrollleuchte leuchtet auf.
- Der Motor ruckelt, läuft unruhig oder verliert an Leistung.
- Der Motor geht aus oder wechselt in einen eingeschränkten Betriebsmodus. (picoauto.com)
Nicht alle Symptome müssen auftreten. Bei manchen Fehlern leuchtet die Kontrollleuchte, ohne dass der Fahrer eine deutliche Veränderung bemerkt; bei anderen stehen Startschwierigkeiten im Vordergrund. Das Verhalten hängt vom Motor und vom konkreten Fehler ab. (static.nhtsa.gov)
Kann man mit P0340 weiterfahren?
Allein anhand der Codenummer lässt sich darauf keine sichere Antwort geben. Ein Signalfehler kann zum Absterben des Motors oder zu Startproblemen führen. Deshalb sollte er nicht ignoriert werden, auch wenn das Auto noch fährt. (picoauto.com)
Wenn der Motor ausgeht, stark ruckelt oder deutlich an Leistung verliert, halte aus Sicherheitsgründen an einem sicheren Ort an und fordere Hilfe an. Versuche nicht, diese Bedingungen im fließenden Verkehr nachzustellen.
Leuchtet nur die Kontrollleuchte und scheint das Auto normal zu funktionieren, vereinbare möglichst bald eine Überprüfung. Dass der Motor heute anspringt, beweist nicht, dass der Fehler verschwunden ist.
Mögliche Ursachen: Nicht immer liegt es am Sensor
Zu den Problemen, die das Signal beeinträchtigen können, gehören interne Sensordefekte, Leitungsunterbrechungen, Kurzschlüsse und ungewöhnlich hohe Widerstände in Versorgung, Masse oder Signalleitung. Auch ein falscher Einbau, ein ungeeigneter Abstand zum erfassten Bauteil oder Schäden an diesem Bauteil können eine Rolle spielen. (picoauto.com)
Sinnvoll ist die Unterscheidung zwischen drei Prüfbereichen:
| Bereich | Was geprüft werden sollte |
|---|---|
| Sensor und unmittelbarer Anschluss | Beschädigungen, nicht richtig sitzender Stecker, beschädigte Kontakte und Einbau. |
| Elektrische Verkabelung | Leitungsdurchgang, gegebenenfalls Spannungsversorgung, Masse und Signalweg bis zum Steuergerät. |
| Mechanischer Bezug | Zustand und Position des vom Sensor erfassten Geberrads sowie das Verhältnis zwischen Nockenwellen- und Kurbelwellensignal. |
Diese Prüfungen helfen, einen elektrischen Fehler von einem Einbau- oder Synchronisationsproblem zu unterscheiden. Daraus darf keine Liste von Bauteilen werden, die nacheinander auf Verdacht ersetzt werden. (hella.com)
P0340 diagnostizieren, ohne blind Teile zu tauschen
1. Alle Fehlercodes auslesen und den Zeitpunkt des Auftretens notieren
Speichere zunächst den Diagnosebericht, bevor du etwas löschst. Notiere, ob der Fehler beim Starten, bei warmem Motor, während der Fahrt oder nach einem Eingriff auftritt. Sichere auch die Freeze-Frame-Daten – die beim Erkennen des Fehlers gespeicherten Betriebsbedingungen –, sofern Fahrzeug und Diagnosegerät sie bereitstellen.
Beschränke dich nicht auf P0340. Begleitende Codes und Symptome helfen bei der Entscheidung über die nächsten Schritte. In einem von Pico Technology dokumentierten Fall traten beispielsweise P0340 und P0335 auf, obwohl beide Signale vorhanden waren: Störungen und frühere Änderungen an der Verkabelung veränderten die Diagnose grundlegend. Dieses Ergebnis gilt für jenes Fahrzeug und ist keine allgemeine Lösung für diese Codes. (picoauto.com)
2. Den richtigen Sensor identifizieren und den Schaltplan heranziehen
Vor dem Messen musst du wissen, welcher Sensor zum Fehler gehört, wie er angeschlossen ist und welche Werte der Hersteller vorgibt.
Für P0340 gibt es keine universelle Pinbelegung. Ebenso wenig darf angenommen werden, dass alle Sensoren gleich geprüft werden: Induktive und elektronische Bauarten unterscheiden sich in ihren Eigenschaften. Motoridentifikation, Schaltplan und Informationen zum Ersatzteil bilden die Grundlage. (denso-am.eu)
Deshalb ist eine Anweisung wie „Am mittleren Pin messen, dort müssen fünf Volt anliegen“ keine allgemeingültige Prüfanleitung für jedes Auto.
3. Stecker und Verkabelung prüfen
Prüfe bei abgestelltem Motor und unter Beachtung der Herstellervorgaben zum Trennen der Anschlüsse den Stecker, die Kontakte und den zugänglichen Kabelbaum. Achte auf Schäden, Scheuerstellen, Korrosion, unvollständig gesteckte Verbindungen und frühere Reparaturen.
Vergiss das Ende der Verkabelung am Steuergerät nicht, wenn der Diagnoseablauf dessen Prüfung vorsieht. General Motors dokumentierte bei bestimmten Cadillac ATS und CTS Fehler, zu denen auch P0340 gehören konnte und die mit Korrosion oder Flüssigkeitsverunreinigungen in Steuergerätesteckern zusammenhingen. Das bedeutet nicht, dass jeder P0340 diese Ursache hat, zeigt aber, warum man den eigentlichen Fehler übersehen kann, wenn man nur den Sensor betrachtet. (static.nhtsa.gov)
4. Den Stromkreis nach dem richtigen Verfahren prüfen
Anschließend werden die Sensorleitungen überprüft: gegebenenfalls Spannungsversorgung, Masse und Signal. Durchgangs- und Kurzschlussprüfungen müssen am nach Herstellervorgabe vorbereiteten und getrennten Stromkreis erfolgen, nicht durch wahlloses Ansetzen des Multimeters. (hella.com)
Miss nicht den Innenwiderstand eines unbekannten Sensors, um zu entscheiden, ob er in Ordnung ist. HELLA weist darauf hin, dass eine Prüfung mit dem Ohmmeter bestimmte Hall-Sensoren beschädigen kann. Vor der Messung muss die Sensortechnologie identifiziert und das passende Prüfverfahren gewählt werden. (hella.com)
Fehlen Schaltplan, geeignete Ausrüstung oder Erfahrung mit solchen Messungen, sollte dieser Diagnoseschritt besser fachkundig durchgeführt werden, statt einen zweiten Fehler zu verursachen.
5. Das Signal bei drehendem Motor prüfen
Eine Spannung am Stecker beweist für sich genommen noch nicht, dass der Sensor ein korrektes Signal liefert.
Mit dem Oszilloskop lässt sich beobachten, wie sich das Signal beim Starten oder im Betrieb verändert. Bei einem Hall-Sensor wird ein schaltendes Signal untersucht; bei einem induktiven Sensor unterscheiden sich Form und Amplitude und hängen von den Drehbedingungen ab. Der Vergleich muss anhand gültiger Informationen für diesen Motor erfolgen. (picoauto.com)
Diese Prüfung hilft, zwischen einem fehlenden, einem unregelmäßigen und einem zwar vorhandenen, aber nicht korrekt am Empfangspunkt des Steuergeräts ankommenden Signal zu unterscheiden. DENSO sieht in seinem Diagnoseverfahren ausdrücklich eine Prüfung der Signalform während des Startvorgangs vor. (denso-am.eu)
6. Einbau und Synchronisation prüfen, wenn die Ergebnisse darauf hinweisen
Erklärt der Stromkreis den Fehler nicht, müssen möglicherweise das Verhältnis zwischen Kurbelwellen- und Nockenwellensignal sowie die Position ihrer Bezugselemente geprüft werden.
Falsche Steuerzeiten, ein versetztes Geberrad oder bestimmte Probleme der variablen Ventilsteuerung können dieses Verhältnis verändern. Sie lassen sich nicht allein durch das Auslesen von P0340 diagnostizieren: Dafür sind die zum Motor passenden Prüfungen erforderlich. (picoauto.com)
Auch beim Einbau gibt es Besonderheiten. Subaru veröffentlichte für bestimmte FA- und FB-Motoren ein Bulletin, wonach ein falscher Sensorabstand nockenwellenbezogene Fehlercodes einschließlich P0340 auslösen konnte. Das Verfahren verlangte Signalprüfungen und die Befolgung spezifischer Anweisungen. Daraus folgt keine Empfehlung, bei anderen Fahrzeugen Unterlegscheiben einzusetzen oder Sensoren zu verändern. (static.nhtsa.gov)
Der Sensor wurde getauscht, aber P0340 erscheint weiterhin
In diesem Fall sollte nicht sofort ein weiterer Sensor gekauft werden. Die Frage lautet: Welche Prüfung belegt, dass das zuvor eingebaute Bauteil die Ursache war?
Prüfe, ob das Ersatzteil zum Motor passt, richtig eingebaut ist und das erwartete Signal liefert. Ein neuer Sensor behebt weder ein Problem im Stromkreis noch eine falsche Einbauposition. Schäden, Verschmutzungen im Erfassungsbereich und ein ungeeigneter Abstand können die Erfassung ebenfalls beeinträchtigen. (picoauto.com)
Sind Signale vorhanden, müssen deren Qualität und die Umstände des Fehlers untersucht werden, statt weitere Komponenten nach dem Ausschlussprinzip zu ersetzen. Der zuvor genannte Pico-Fall zeigt gut, warum „Sensor-Fehlercode“ und „defekter Sensor“ nicht dasselbe sind. (picoauto.com)
Kann die Lösung beim Steuergerät liegen?
An seinen Anschlüssen oder am Steuergerät selbst können Probleme auftreten. Es wäre aber nicht sinnvoll, es als Erstes zu ersetzen, ohne den Rest geprüft zu haben.
Das Bulletin von General Motors unterscheidet ausdrücklich zwischen Schäden an Kabelkontakten, Verunreinigungen in Steckern und Schäden am Steuergerät. Jede Situation erfordert eine andere Maßnahme. Auch mehrere Fehlercodes beweisen für sich genommen nicht, dass die elektronische Einheit defekt ist. (static.nhtsa.gov)
Die Entscheidung muss auf Messungen und dem Diagnoseverfahren für das Fahrzeug beruhen – nicht darauf, dass andere Teile bereits erfolglos ersetzt wurden.
Prüfen, ob die Reparatur erfolgreich war
Zur Abschlusskontrolle reicht es nicht, den Fehlercode zu löschen und festzustellen, dass die Kontrollleuchte erlischt.
Nach dem Beheben der Ursache muss der Betrieb erneut geprüft und festgestellt werden, ob der Fehler unter den für das Fahrzeug vorgesehenen Prüfbedingungen wieder auftritt. Wurden während der Diagnose Signale gemessen, sollte auch überprüft werden, ob diese jetzt korrekt sind. Funktionsprüfungen dürfen nur erfolgen, wenn der Fahrzeugzustand ihre sichere Durchführung zulässt. (obdeleven.com)
Meine Empfehlung ist, die Messwerte vor und nach der Reparatur aufzubewahren. So lässt sich eine bestätigte Reparatur von einem Fehler unterscheiden, der sich lediglich einige Minuten lang nicht gezeigt hat.
Was vor dem Teilekauf wichtig ist
P0340 lenkt die Diagnose auf den Stromkreis und das Positionssignal der Nockenwelle. Das in der Beschreibung genannte Bauteil ist nicht zwangsläufig das Bauteil, das ersetzt werden muss. (obdeleven.com)
Bei Motores al Detalle folgen wir einem einfachen Grundsatz: das Symptom verstehen, die tatsächlichen Vorgänge prüfen und das reparieren, worauf die Tests hinweisen. Das Auslesen eines Codes darf nicht automatisch zum Kauf von Ersatzteilen führen.
