Pérdida de refrigerante y cambio de embrague

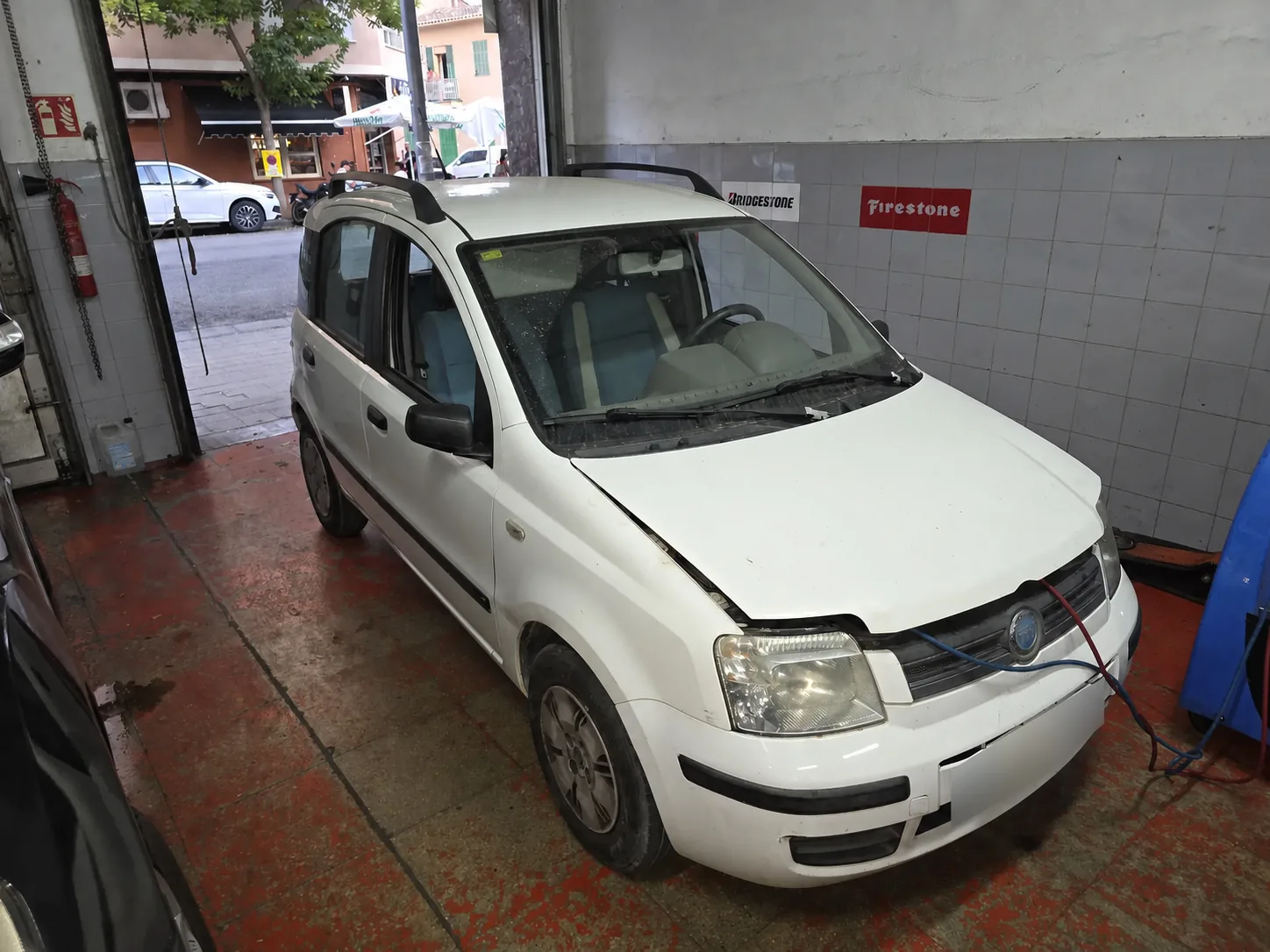

El Fiat Panda 169 1.2 8V Dualogic llegó con una pérdida importante de refrigerante en la unión entre el bloque motor y la caja de cambios. No era una simple mancha antigua: al retirar la protección de la zona se veía salir el líquido por ese encuentro.

La posición de la fuga hacía sospechar de un tapón o sello de agua situado detrás del volante motor. Esa hipótesis explicaba tanto el lugar por el que aparecía el refrigerante como la imposibilidad de acceder a la pieza desde el exterior.

El tapón sospechoso quedaba oculto por la caja, el embrague y el volante motor. Para confirmar el origen no bastaba con observar desde abajo: había que despejar la transmisión hasta dejar visible la cara del bloque.

El sistema Dualogic utiliza servomotores para accionar el embrague y seleccionar las marchas, pero el conjunto de fricción sigue siendo un embrague convencional de un solo disco. Esa particularidad condicionó las conexiones y la adaptación posterior, no la composición básica del kit.

Primero se retiraron la caja del filtro de aire, la batería, su soporte y la chapa térmica que protegía la gestión del embrague. El mazo del sistema Dualogic se separó mediante su conector para que la parte correspondiente permaneciera con la caja.

También se desconectaron la masa y las fijaciones superiores, incluido el acceso al motor de arranque. El objetivo era dejar identificadas y libres todas las uniones antes de trabajar con palieres, aceite y soportes desde la parte inferior.

Se vació el aceite de la caja por el tapón de drenaje y se desmontaron las ruedas y los dos palieres. Para ganar recorrido en las manguetas se liberaron las fijaciones necesarias y se retiró cada transmisión antes de soltar los últimos tornillos de la caja.

La caja se bajó con ayuda de otra persona y un apoyo que permitía controlar su peso. Es una parte del proceso que requiere medios adecuados y experiencia: el vídeo documenta la maniobra realizada en este coche, no un procedimiento universal para trabajar sin equipo.

Con la caja fuera se retiraron el plato de presión, el disco y el volante motor. Solo entonces quedó completamente expuesto el tapón del bloque: estaba deteriorado y era el origen confirmado de la pérdida.

El caso encajó con la localización observada al principio. La fuga parecía proceder de la caja porque el refrigerante encontraba salida por la unión entre ambos conjuntos, aunque la pieza dañada pertenecía realmente al bloque motor.

Después de extraer el tapón antiguo se limpió el alojamiento y se retiraron restos del sellado previo. Al soplar la zona con aire apareció una cantidad notable de óxido, señal de que el circuito no se encontraba en buenas condiciones.

Se añadió refrigerante nuevo para la comprobación inicial, pero en el propio trabajo quedó prevista otra renovación después de un periodo de uso para seguir arrastrando suciedad. No consta todavía en el material de esta ficha que esa segunda intervención se haya realizado.

Se probó primero un tapón genérico, pero podía salir prácticamente con la presión de un dedo. Dejarlo instalado habría supuesto arriesgarse a repetir toda la operación de desmontaje si volvía a perder.

La alternativa se descartó y se compró un tapón original. Entró con más resistencia y quedó firmemente asentado con el sellado aplicado. La comparación entre ambas piezas fue una decisión práctica importante, no un simple cambio de marca.

Como el acceso ya exigía retirar todo el embrague, se instaló un kit LuK nuevo: plato de presión, disco y cojinete de empuje. El vehículo superaba los 200.000 kilómetros según la narración del trabajo, por lo que aprovechar el desmontaje evitaba repetir gran parte de la mano de obra más adelante.

El disco se orientó con la zona de los muelles hacia la caja y se centró con una herramienta antes de apretar el plato. También se fijó el cojinete en su posición para impedir que se desplazara mientras se volvía a presentar la transmisión.

El volante motor volvió a su única posición válida junto con su chapa y arandela. En el vídeo se documenta un apriete de 44 Nm para sus tornillos; cualquier reutilización de ese dato debe contrastarse con la documentación exacta del vehículo antes de aplicarlo.

Después se montaron la caja, el motor de arranque y ambos palieres. El aceite de transmisión se introdujo por el orificio de llenado hasta completar el nivel previsto para este coche, y se reinstalaron el soporte de batería, la batería y los elementos retirados al inicio.

El circuito se rellenó con refrigerante y se abrió el punto de purga para evacuar el aire. Esta primera carga servía tanto para recuperar el nivel como para comprobar de inmediato la zona que había motivado el trabajo.

Con el motor arrancado no volvió a salir refrigerante por la unión entre bloque y caja. Ese es el resultado confirmado que muestra el material: la fuga quedó detenida después de sustituir el tapón.

Al terminar el montaje quedaba por ejecutar la adaptación del embrague con el equipo de diagnosis, necesaria para comunicar al control Dualogic que se había instalado un conjunto nuevo. La narración indica que se haría más tarde, pero no incluye esa operación.

También quedó pendiente la limpieza progresiva del circuito y un cambio posterior de refrigerante por el óxido encontrado. Ambos puntos se mantienen expresamente como seguimiento, sin presentarlos como trabajos ya completados.

La principal lección de esta reparación es que el lugar donde aparece un líquido no siempre coincide con la pieza que ha fallado. Aquí la fuga se hacía visible junto a la caja, pero exigió llegar a un tapón oculto del bloque.

También muestra el valor de detener el montaje cuando un repuesto no inspira confianza. Cambiar un tapón barato por el original evitó cerrar una reparación de muchas horas con una pieza que no quedaba sujeta de forma fiable.
